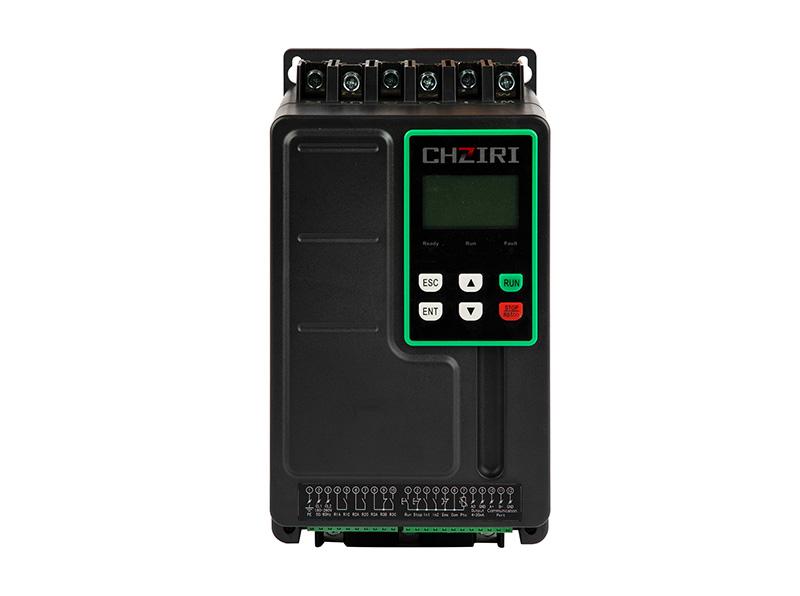

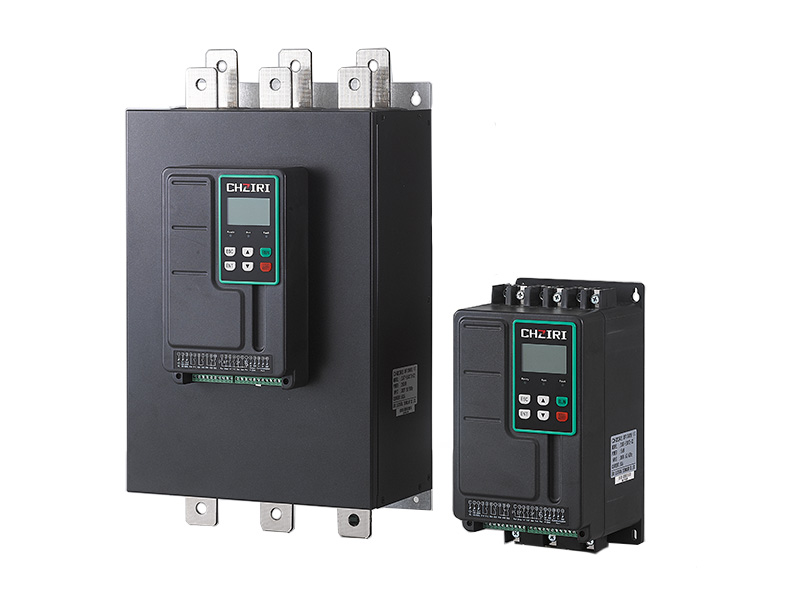

1. Con dos modelos de bypass externo y bypass interno, es conveniente para los clientes elegir.
2. La línea de conexión del terminal principal se fija directamente mediante tornillos, lo que es seguro y confiable.
3. La fuente de alimentación de la línea de control sola es más estable, puede hacer que el rango de fuente de alimentación principal cubra 220-480 V sin cambiar la máquina.

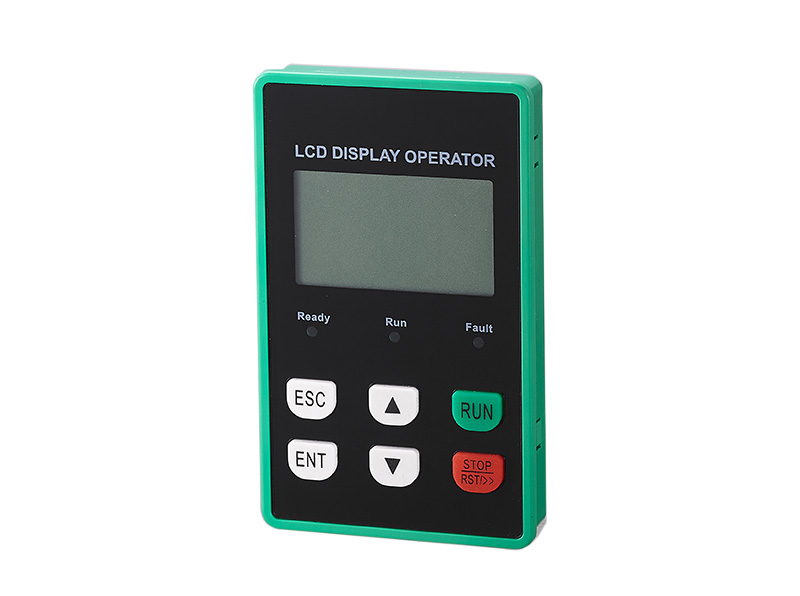

4. Pantalla LCD, opciones estándar en chino e inglés, más conveniente de usar, también se puede personalizar según los requisitos del cliente de otros tipos de idiomas.
5.Se pueden cambiar tres grupos de parámetros del motor, lo que lo hace más cómodo de usar.
6. Con la interfaz del sensor de temperatura PTC, la protección del motor es más completa.
7. Equipado con interfaz de comunicación RS485 como estándar, es más conveniente para el control de red grupal.
8.10 establece registros de fallas, es más fácil encontrar el problema.

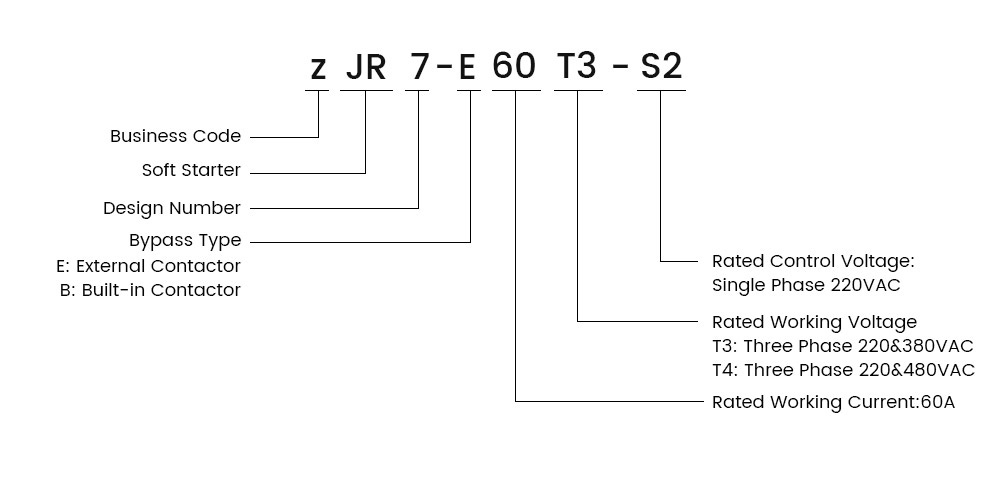

Descripción del modelo

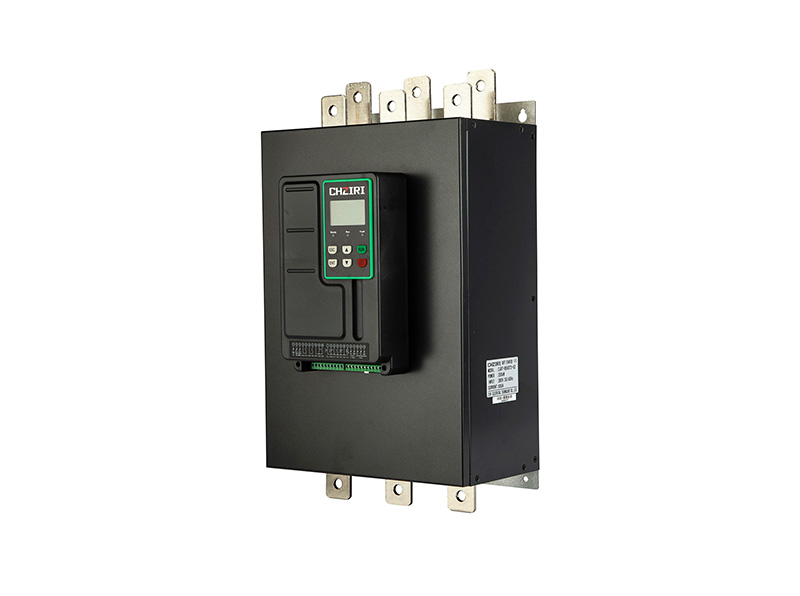

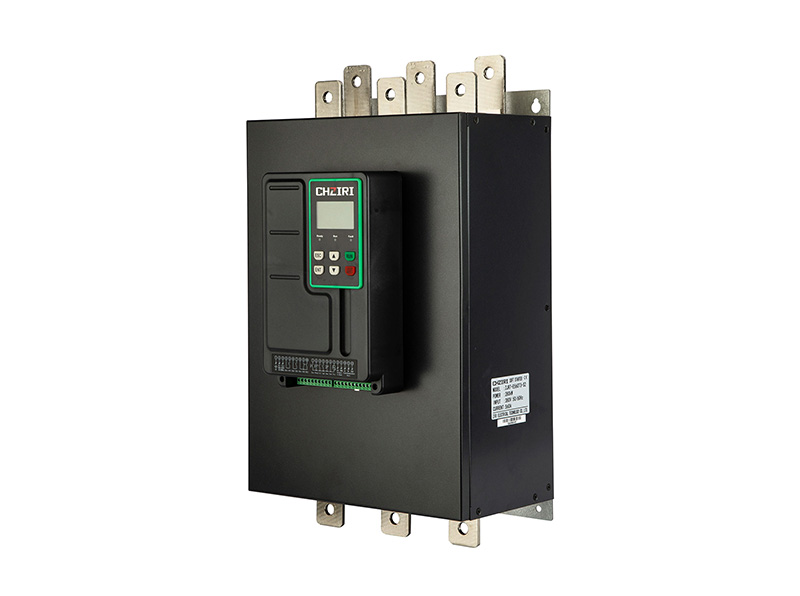

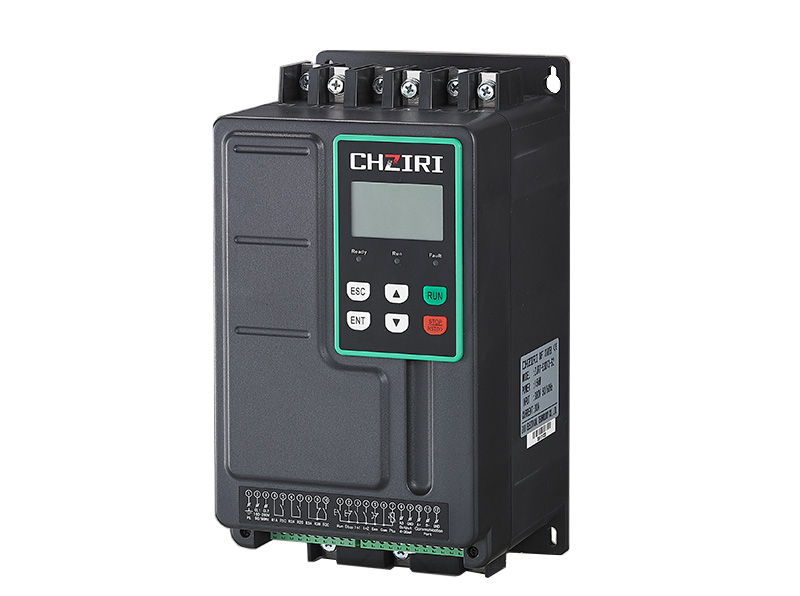

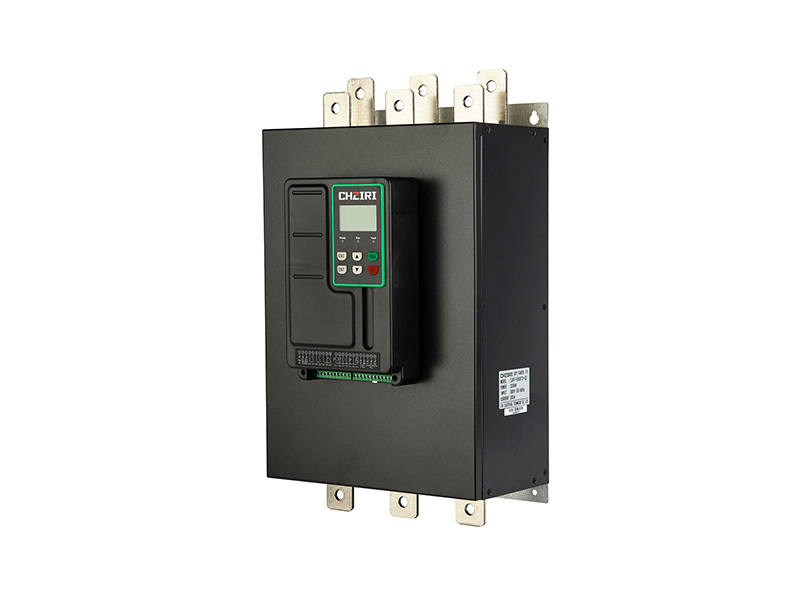

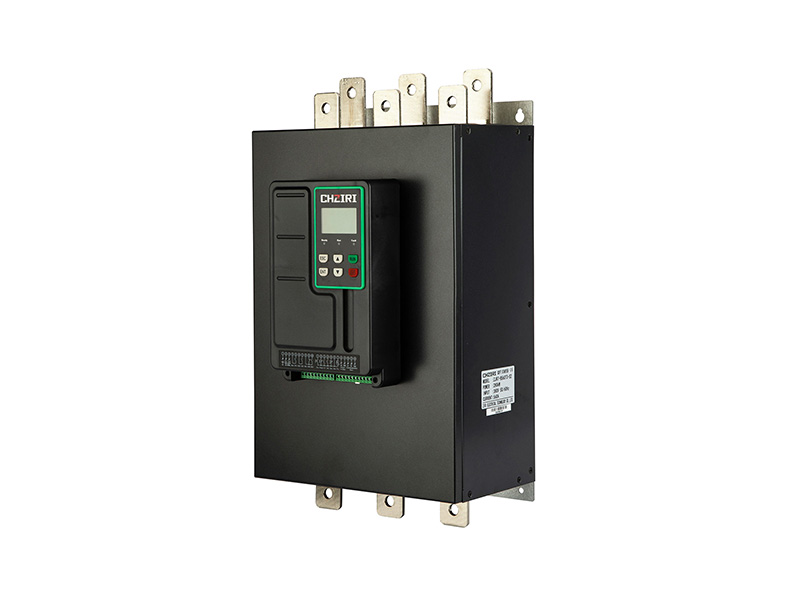

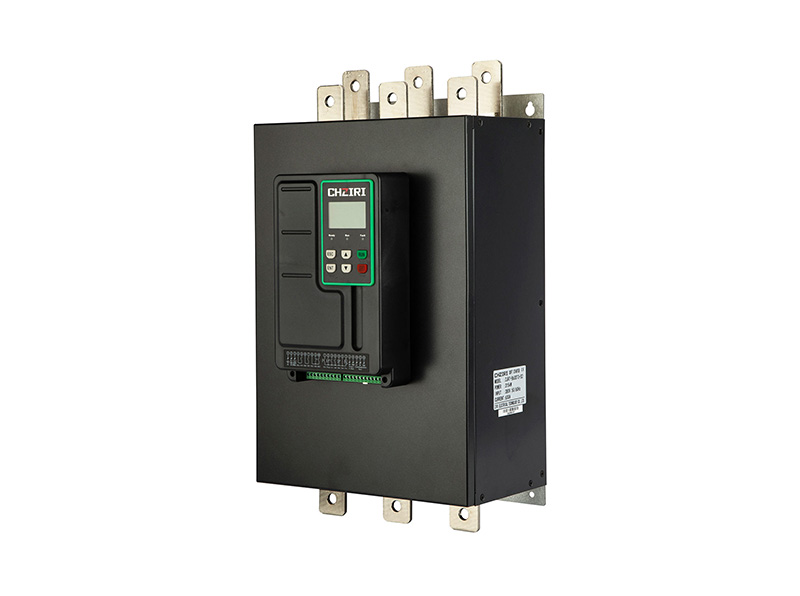

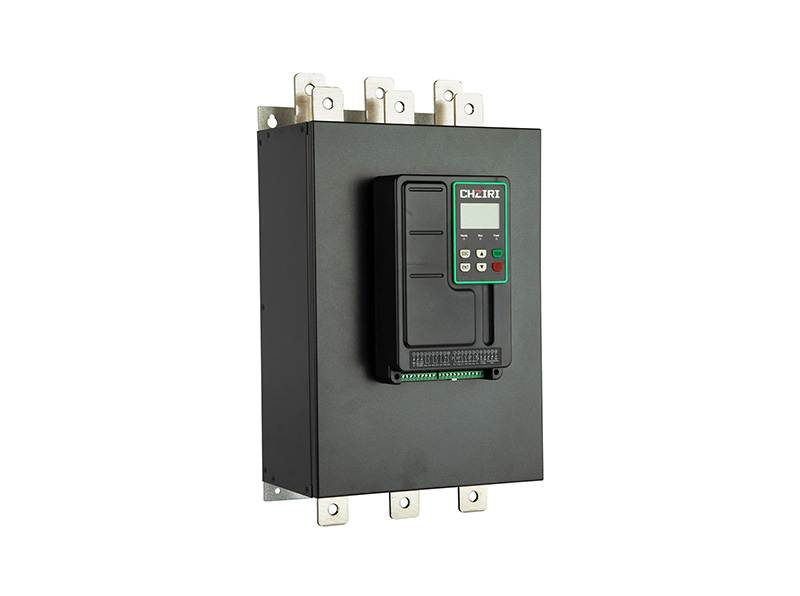

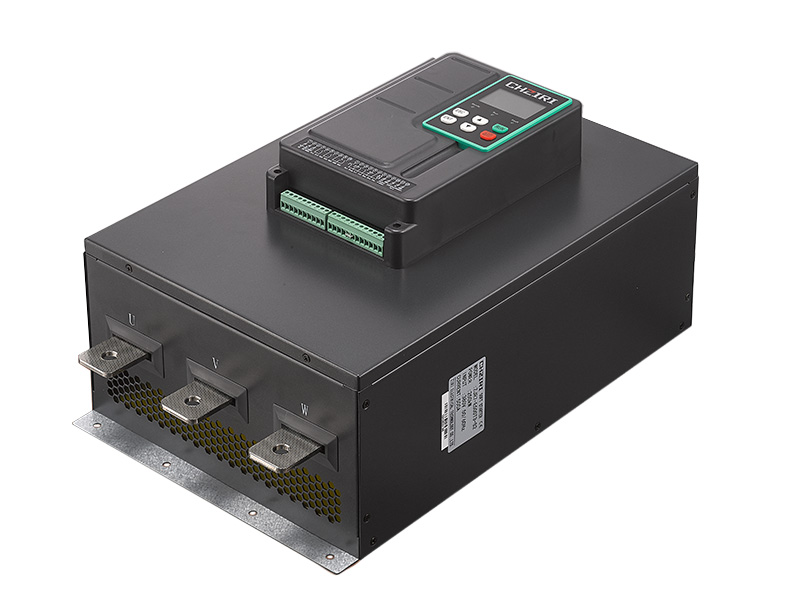

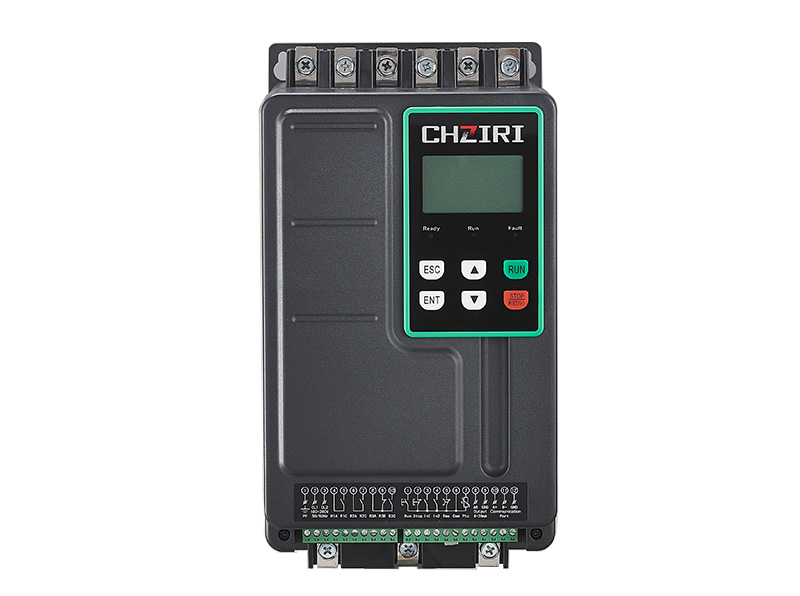

Arrancador suave con contactor de derivación serie ZJR7-E

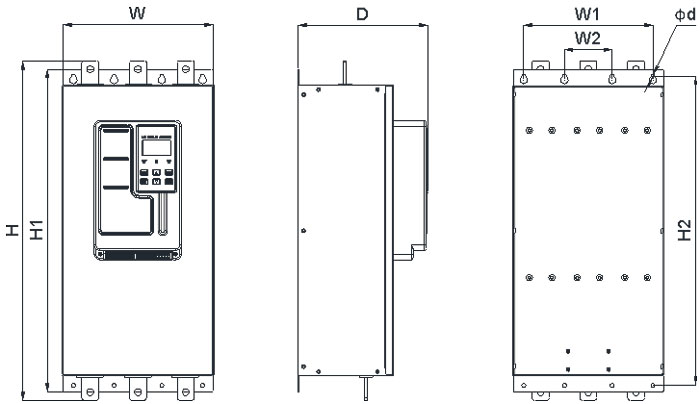

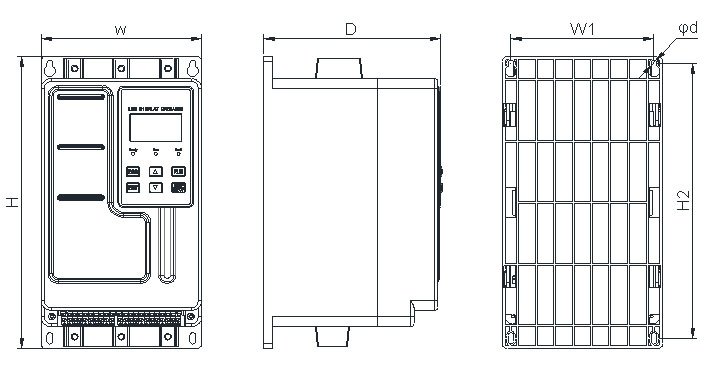

Modelo de arrancador suave | Potencia nominal (kW) | Corriente nominal (A) | Tamaño del contorno (mm) | Tamaño de instalación (mm) | ||||||
H | H1 | Yo | D | H2 | W1 | W2 | Φd | |||
ZJR7-E11T3-S2 | 5,5 kW | 11A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
ZJR7-E15T3-S2 | 7,5 kW | 15A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
ZJR7-E22T3-S2 | 11 kW | 22A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
ZJR7-E30T3-S2 | 15 kW | 30A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
ZJR7-E37T3-S2 | 18,5 kW | 37A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
ZJR7-E44T3-S2 | 22 kW | 44A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
ZJR7-E60T3-S2 | 30 kW | 60A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
ZJR7-E74T3-S2 | 37 kW | 74A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
ZJR7-E90T3-S2 | 45 kW | 90A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
ZJR7-E110T3-S2 | 55 kW | 110A | 290 | - | 155 | 170 | 272 | 138 | - | 5.5 |
Modelo de arrancador suave | Potencia nominal (KW) | Corriente nominal (A) | Tamaño del contorno (mm) | Tamaño de instalación (mm) | ||||||
H | H1 | Yo | D | H2 | W1 | W2 | Φd | |||
ZJR7-E150T3-S2 | 75 kW | 150A | 380 | 360 | 220 | 230 | 340 | 180 | - | 7 |
ZJR7-E180T3-S2 | 90 kW | 180A | 380 | 360 | 220 | 230 | 340 | 180 | - | 7 |
ZJR7-E220T3-S2 | 110 kW | 220A | 380 | 360 | 220 | 230 | 340 | 180 | - | 7 |
ZJR7-E264T3-S2 | 132 kW | 264A | 490 | 447 | 270 | 230 | 422 | 230 | - | 7 |
ZJR7-E320T3-S2 | 160 kW | 320A | 490 | 447 | 270 | 230 | 422 | 230 | - | 7 |
ZJR7-E370T3-S2 | 185 kW | 370A | 490 | 447 | 270 | 230 | 422 | 230 | - | 7 |
ZJR7-E400T3-S2 | 200 kW | 400A | 490 | 447 | 270 | 230 | 422 | 230 | - | 7 |
ZJR7-E440T3-S2 | 220 kW | 440A | 490 | 447 | 270 | 230 | 422 | 230 | - | 7 |
ZJR7-E500T3-S2 | 250 kW | 500A | 560 | 497 | 310 | 230 | 472 | 270 | 100 | 7 |
ZJR7-E560T3-S2 | 280 kW | 560A | 560 | 497 | 310 | 230 | 472 | 270 | 100 | 7 |
ZJR7-E630T3-S2 | 315 kW | 630A | 560 | 497 | 310 | 230 | 472 | 270 | 100 | 7 |
ZJR7-E710T3-S2 | 355 kW | 710A | 590 | 527 | 350 | 230 | 502 | 300 | 110 | 9 |
ZJR7-E800T3-S2 | 400 kW | 800A | 590 | 527 | 350 | 230 | 502 | 300 | 110 | 9 |
ZJR7-E900T3-S2 | 450 kW | 900A | 590 | 527 | 350 | 230 | 502 | 300 | 110 | 9 |
ZJR7-E1000T3-S2 | 500 kW | 1000A | 660 | 577 | 420 | 230 | 552 | 370 | 135 | 9 |
ZJR7-E1120T3-S2 | 560 kW | 1120A | 660 | 577 | 420 | 230 | 552 | 370 | 135 | 9 |
ZJR7-E1260T3-S2 | 630 kW | 1260A | 660 | 577 | 420 | 230 | 552 | 370 | 135 | 9 |
Configuración de la aplicación
A medida que cambian las condiciones de carga, suele ser necesario ajustar los parámetros. La siguiente tabla es solo de referencia.
Solicitud |
Tiempo(s) de impulso inicial |
Tiempo de despresurización de parada (s) |
Voltaje de arranque (%) |
Arranque de voltaje (valor límite actual) |
Bomba centrífuga |
16 |
20 |
40 |
4 |
Molino de bolas |
20 |
6 |
60 |
4 |
Admirador |
26 |
4 |
30 |
4 |
Compresor de pistón |
16 |
4 |
40 |
3 |
Motor de carga ligera |
16 |
2 |
30 |
3 |
Maquinaria de elevación |
6 |
10 |
60 |
3.5 |
Mezclador |
16 |
2 |
50 |
4 |
Trituradora |
16 |
10 |
50 |
4 |
Tornillo Compresor |
16 |
2 |
40 |
3 |
Cinta transportadora en espiral |
20 |
10 |
40 |
4 |
Cinta transportadora de banda |
20 |
10 |
40 |
3 |
Bomba de calor |
16 |
20 |
40 |
3 |
Artículo |
Descripción del artículo |
||
Tensión nominal de trabajo |
Trifásico 220-480 V CA ± 10 %/50 (60) Hz |
||
Corriente límite de cortocircuito nominal |
20 kA (400 A y menos) |
30 kA (400 A y más) |
|
Tipo de coordinación |
Tipo I |
||
Utilizar categorías |
AC-53b |
||
Tensión nominal de alimentación de control |
180-260 VCA |
||
Tensión de aislamiento nominal |
660 V |
||
Motores aplicables |
Motores asíncronos trifásicos de jaula de ardilla |
||
Número de arranques |
Se recomienda que no más de 5 veces por hora, el número de inicios se puede configurar en los parámetros |
||
Modo de control |
(1) Control del panel de operación; (2) Control de terminal externo; (3) Control de comunicación |
||
Modo de inicio |
⑴Arranque de rampa de tensión; ⑵Arranque con par; ⑶Arranque de patada + Arranque por rampa de tensión (4) Arranque con patada + arranque con par |
||
Modo de parada |
⑴Parada suave; ⑵Parada libre |
||
Función de protección |
⑴Fallo de circuito abierto en terminal de parada instantánea; ⑵Sobrecalentamiento del arrancador suave; ⑶Sobrecalentamiento del motor; ⑷Pérdida de fase de entrada; (5)Pérdida de fase de salida; ⑹Desequilibrio trifásico; ⑺Protección contra subcarga; ⑻Protección contra sobrecarga; ⑼El voltaje de la fuente de alimentación es demasiado bajo; ⑽El voltaje de la fuente de alimentación es demasiado alto; ⑾Error al configurar parámetros; ⑿La carga está en cortocircuito; ⒀error de frecuencia; ⒁fallos externos; ⒂ El tiempo de inicio es demasiado largo; ⒃ Demasiados horarios de inicio, etc. |
||
Ambiente |
Lugar para ser utilizado |
En interiores, sin gases corrosivos, sin polvo conductor, bien ventilado. |
|
Altitud |
La altitud no supera los 1000m, si supera los 1000m y es inferior a 3000m la corriente se reduce un 1% por cada 100m adicionales. |
||
Temperatura ambiente |
La temperatura ambiente debe estar entre -10℃~+40℃, +40℃~+50℃ debe reducirse, la corriente se reduce en un 2% por cada 1℃ de aumento de temperatura. |
||
Humedad ambiental |
La humedad relativa no supera el 90%, sin condensación de rocío. |
||
Vibración |
La fuerza de vibración debe ser inferior a 0,5 G. |
||
Estructura |
Clase de protección |
IP20 |
|
Modo de enfriamiento |
Refrigeración por aire natural |

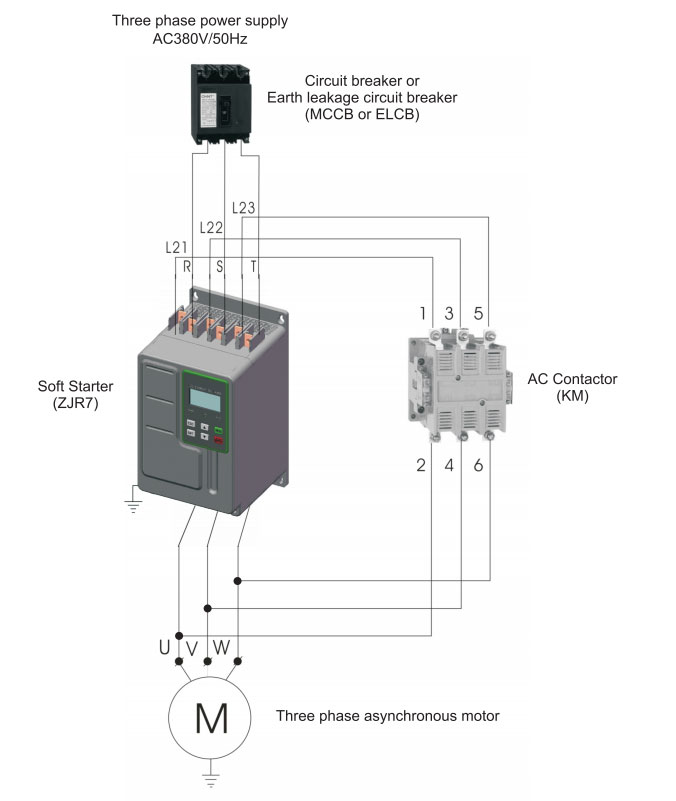

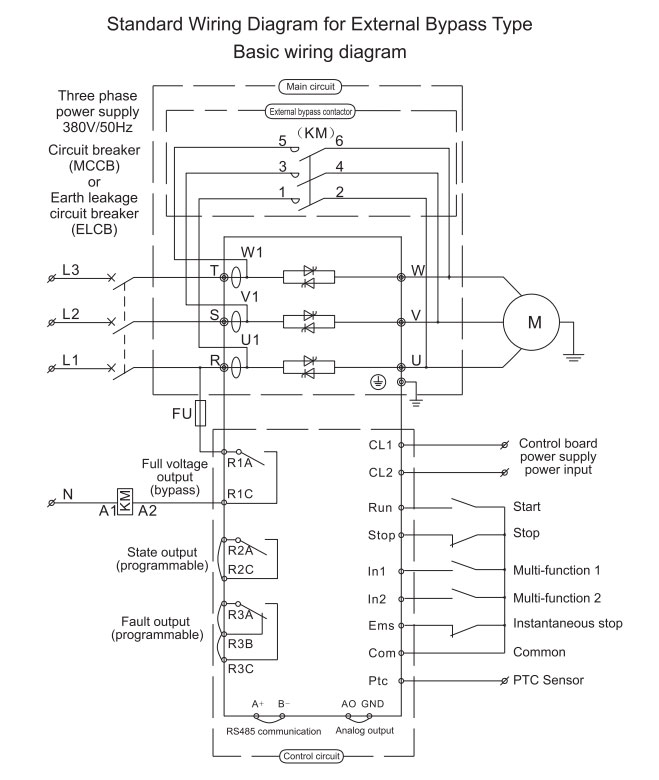

Diagrama de cableado estándar
Diagrama de conexión del circuito principal para contactor de bypass incorporado
