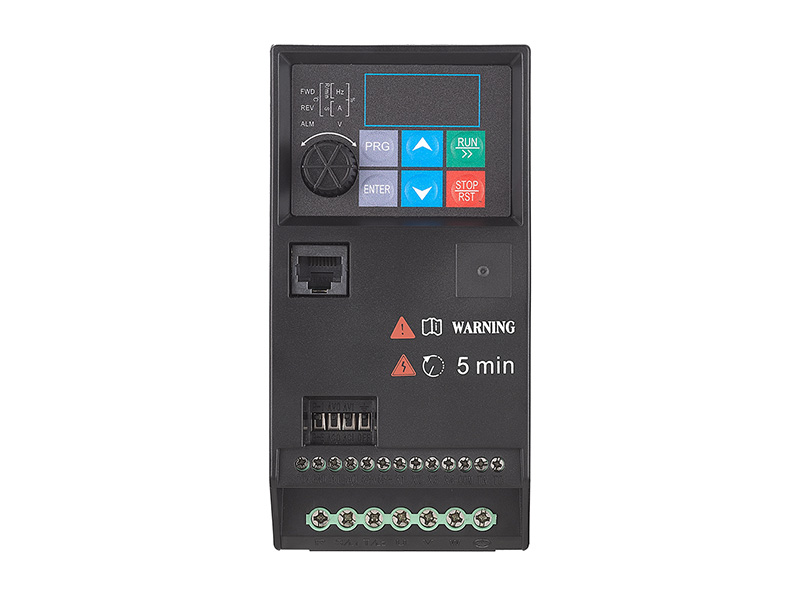

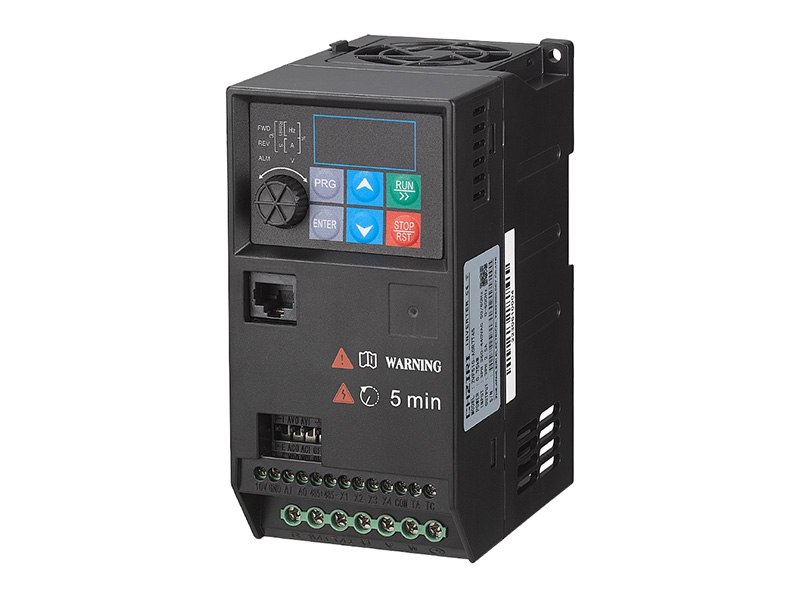

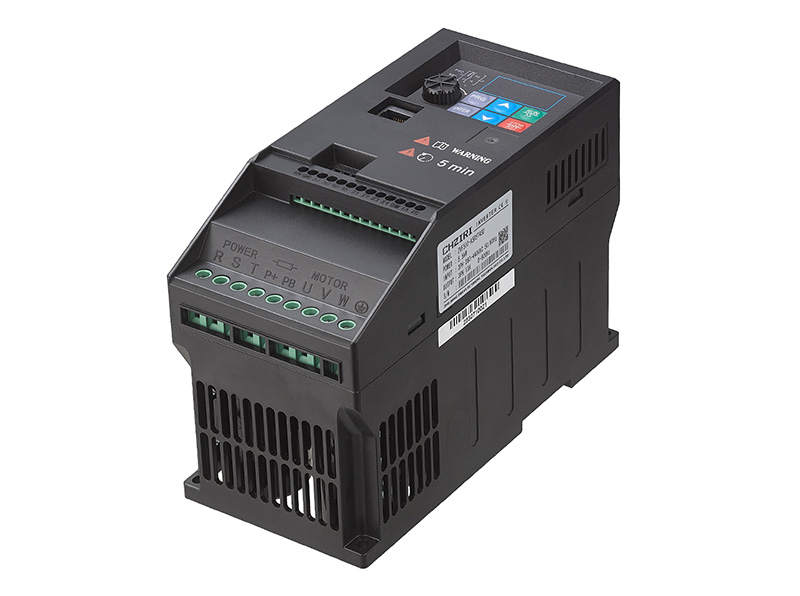

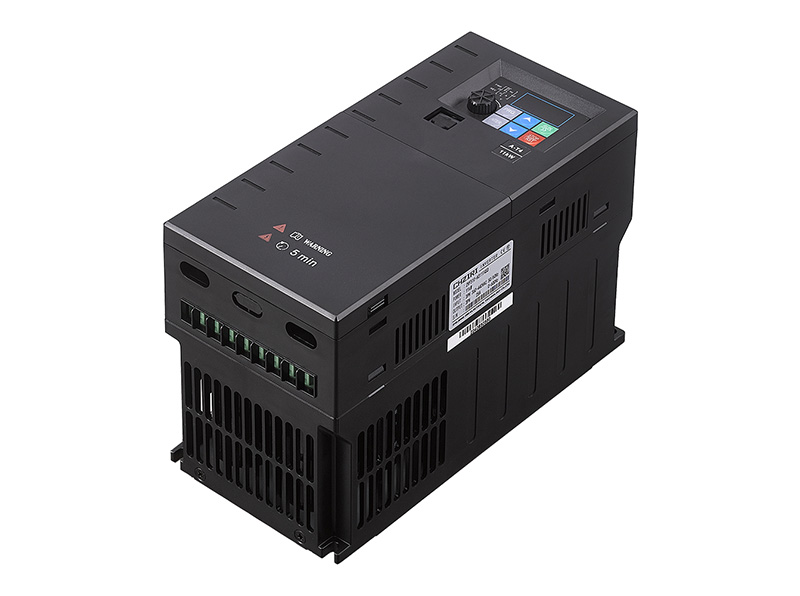

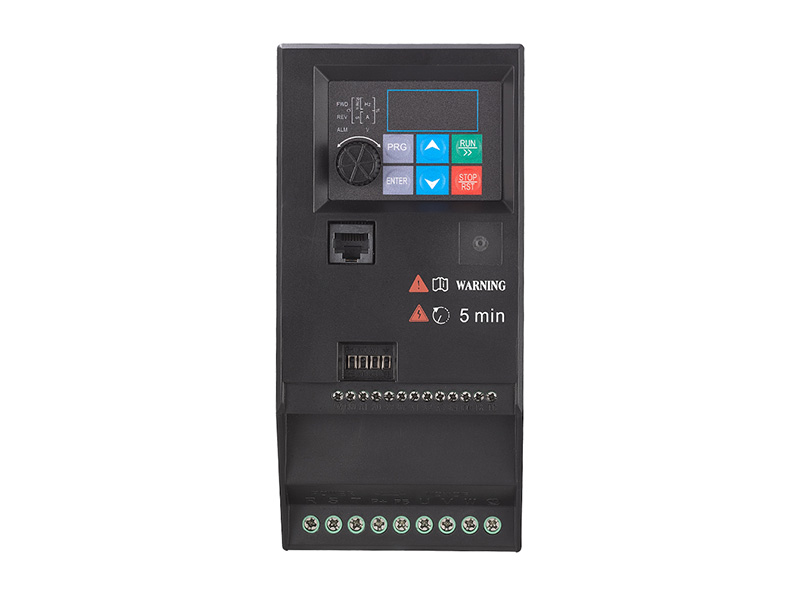

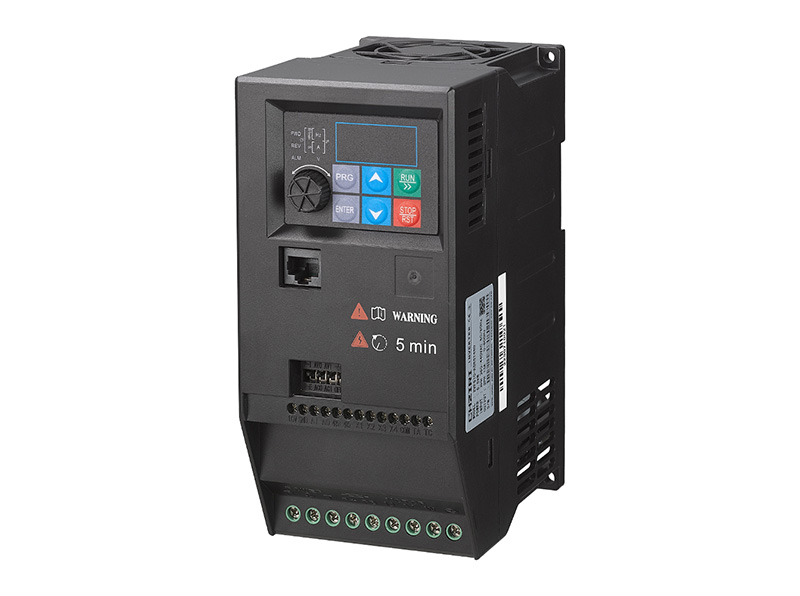

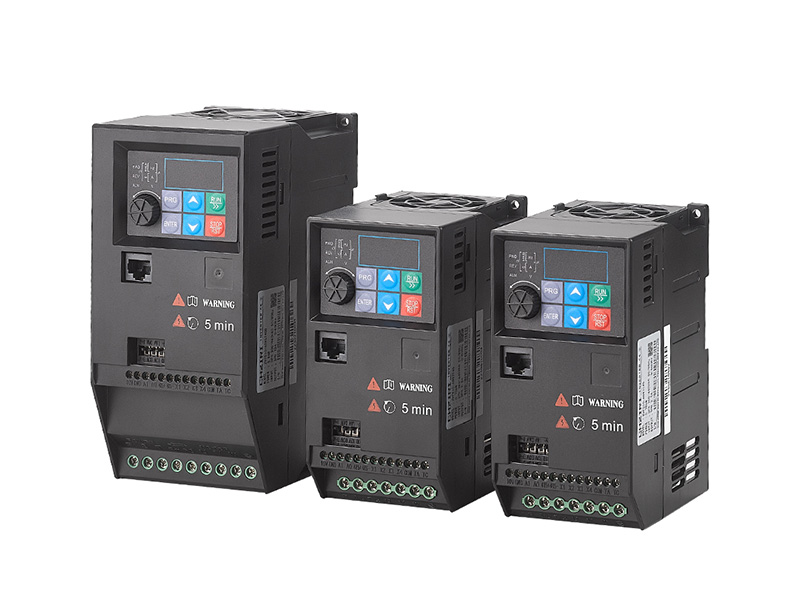

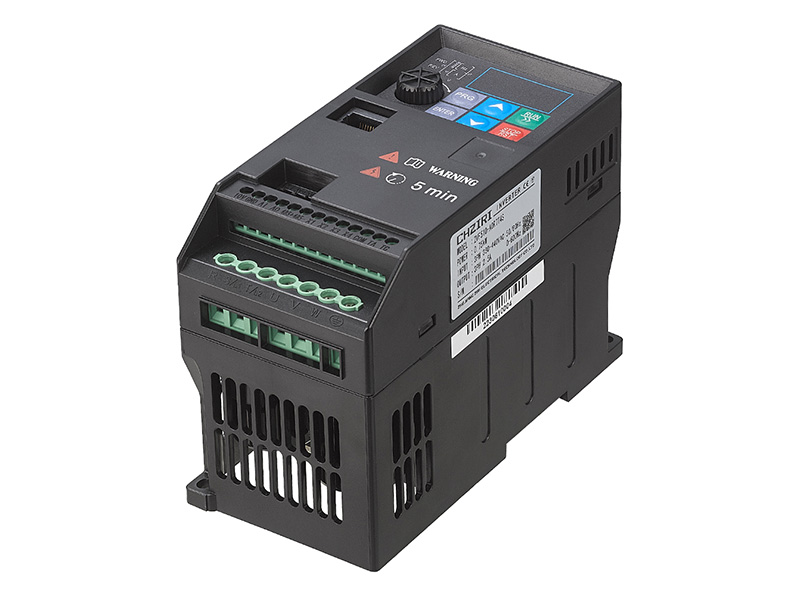

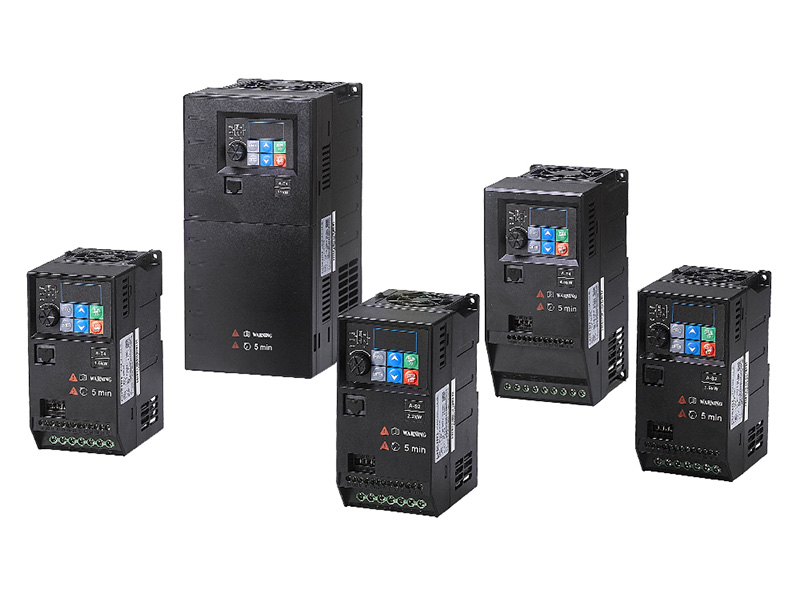

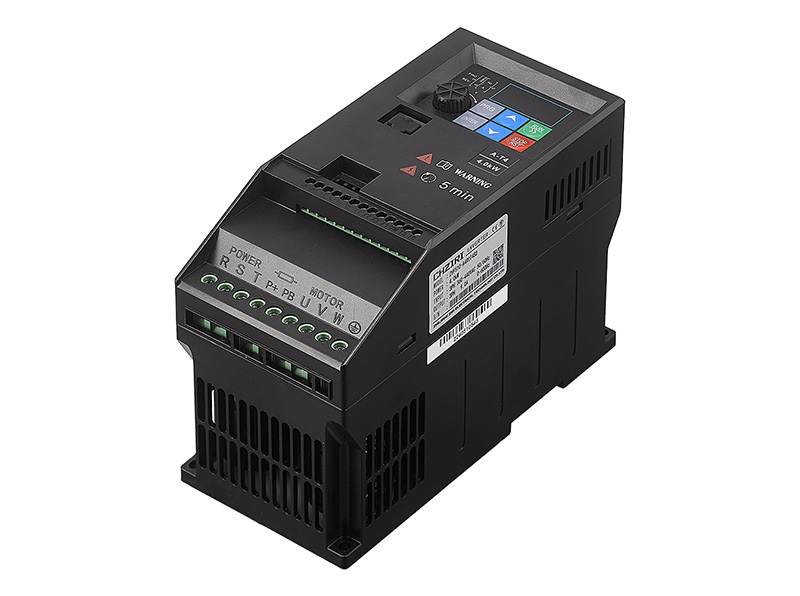

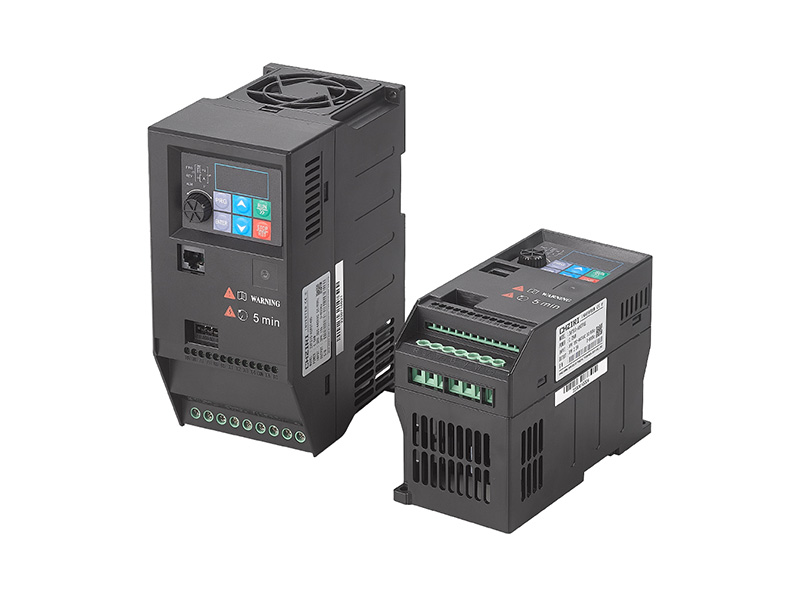

Inversor de frecuencia de la serie ZVF510

El inversor de frecuencia de la serie ZVF510 es un nuevo diseño de inversor compacto y económico, con características económicas, pequeñas, fáciles de usar, confiables, de excelente rendimiento, con características ricas, ampliamente utilizado en equipos de logística, equipos textiles, equipos de embalaje, fuentes de música y otras industrias.

Económico Ahorre en costos de equipos y aumente el ciclo de vida mediante innovación tecnológica y diseño optimizado para la experiencia.

El tipo Mini admite una instalación perfecta en paralelo en espacios pequeños, tecnología de enfriamiento de placas uniforme e instalación de múltiples ejes para ahorrar el costo del gabinete eléctrico.

Red de comunicación de fácil uso, control de velocidad fácil del teclado, aplicaciones macro integradas, soporte para parámetros de configuración con una sola tecla, ahorrando costos de mano de obra de depuración de equipos.

costo.

Conductos de aire independientes confiables, pintura de triple prueba en la placa de transmisión, ventilador inteligente, protección de bloqueo, arranque deslizante, operación estable para reducir la pérdida de tiempo de inactividad.

Características principales

1. Los inversores de frecuencia de la serie ZVF510 tienen un diseño de alta densidad de potencia, logran de manera efectiva un tamaño pequeño, un diseño de estructura tipo libro de sección de potencia completa y admiten una instalación perfecta en paralelo en un espacio pequeño.

2. Diseño de carcasa totalmente cerrada + conducto de aire independiente.

Aislamiento más efectivo del polvo, para garantizar el funcionamiento estable a largo plazo de los componentes electrónicos.

3. Diseño de margen grande, mayor corriente de sobrecarga, tiempo de aceleración más corto.

4. Aplicación macro profesional industrial incorporada, admite una tecla para configurar los parámetros de la industria.

5. Comunicación Modbus estándar, fácil de realizar en red de automatización industrial.

Rango de aplicación

Aplicaciones comunes de propósito general: ventiladores, bombas, transportadores de líneas de montaje, etc.

Ocasiones especializadas: suministro de agua a presión constante, máquina de grabado, etc.

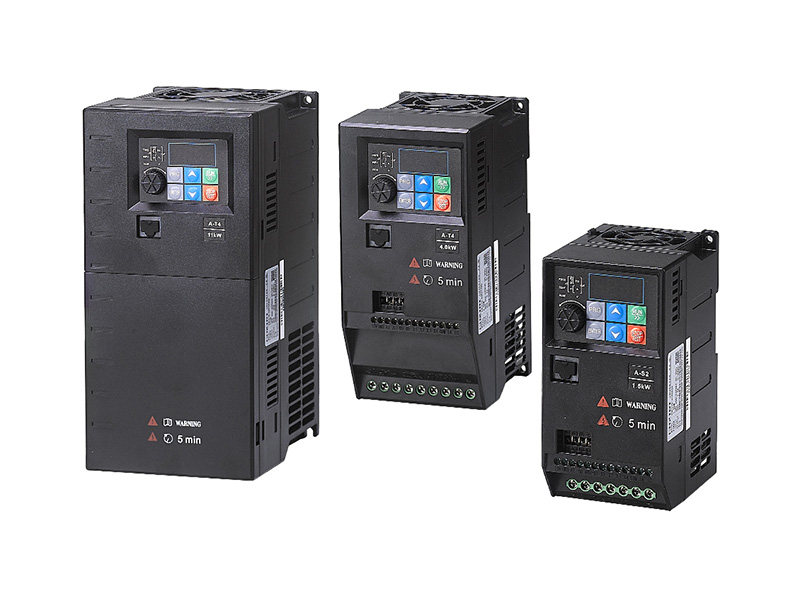

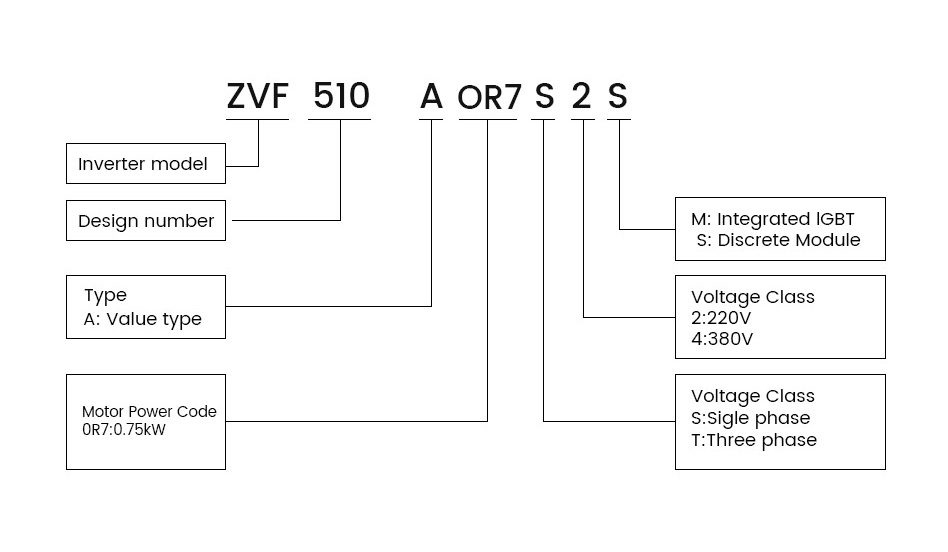

Demostración del modelo

Convertidor de frecuencia serie ZVF 510

Voltaje de entrada (V)	Voltaje de salida (V)	Rango de potencia (kW)
Monofásica 200~240 V	Voltaje de entrada trifásico 0~	0,4~3,0 kW
Trifásico 200~240 V	Voltaje de entrada trifásico 0~	0,4 kW ~ 5,5 kW
Trifásico 360~440 V	Voltaje de entrada trifásico 0~	0,75 kW ~ 11 kW

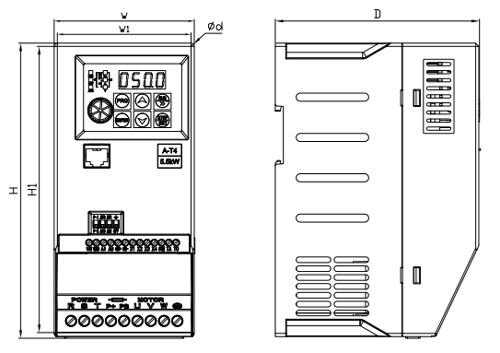

Dimensiones de contorno y montaje (Unidad: mm)

Modelo de inversor	Voltaje (V)	Fuerza	Actual	Dimensión (mm)						Cifra
		(KW)	(A)	H	H1	Yo	W1	D	d
ZVF510-A0R4S2S	220 V	0.4	2.4	146	136.5	72	63	105	φ4.5	Figura 1
ZVF510-A0R7S2S	220 V	0,75	4.5
ZVF510-A1R5S2S	220 V	1.5	7.0
ZVF510-A2R2S2S	220 V	2.2	10
ZVF510-A3R0S2S	220 V	3.0	11	182	172.5	87	78	127	φ4.5	Figura 2
ZVF510-A0R7T4S	380 V	0,75	2.5	146	136.5	72	63	105	φ4.5	Figura 1
ZVF510-A1R5T4S	380 V	1.5	3.7
ZVF510-A2R2T4S	380 V	2.2	5.0
ZVF510-A3R0T4S	380 V	3.0	6.8
ZVF510-A4R0T4SD	380 V	4.0	9.0	182	172.5	87	78	127	φ4.5	Figura 2
ZVF510-A5R5T4SD	380 V	5.5	13
ZVF510-A7R5T4SD	380 V	7.5	17	240	229	118	106	155	φ5.5	Figura 3
ZVF510-A011T4SD	380 V	11	veinticuatro

Trifásico 220V

Modelo de inversor	Voltaje (V)	Fuerza	Actual	Dimensión (mm)						Cifra
Modelo de inversor	Voltaje (V)	(KW)	(A)	H	H1	Yo	W1	D	d	Cifra
ZVF510-A0R4T2S	220 V	0.4	2.4	146	136.5	72	63	105	φ4.5	Figura 1
ZVF510-A0R7T2S	220 V	0,75	4.5
ZVF510-A1R5T2S	220 V	1.5	7.0
ZVF510-A2R2T2S	220 V	2.2	10
ZVF510-A3R0T2SD	220 V	3.0	11	182	172.5	87	78	127	φ4.5	Figura 2
ZVF510-A4R0T2SD	220 V	4.0	16	240	229	118	106	155	φ5.5	Figura 3
ZVF510-A5R5T2SD	220 V	5.5	20	240	229	118	106	155	φ5.5	Figura 3

Piezas opcionales

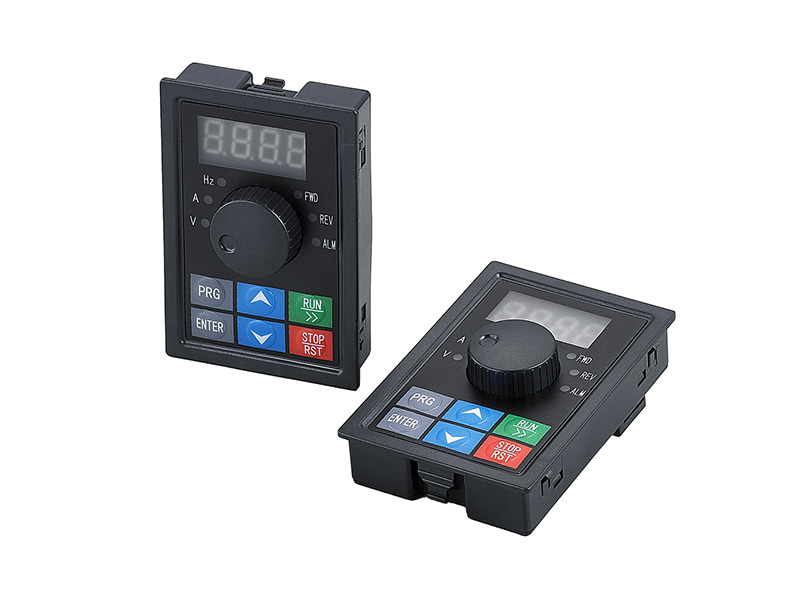

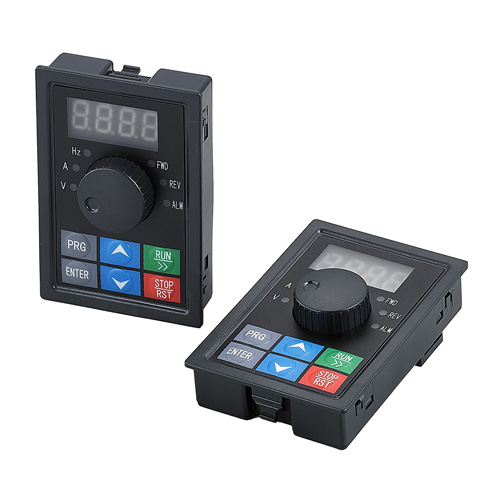

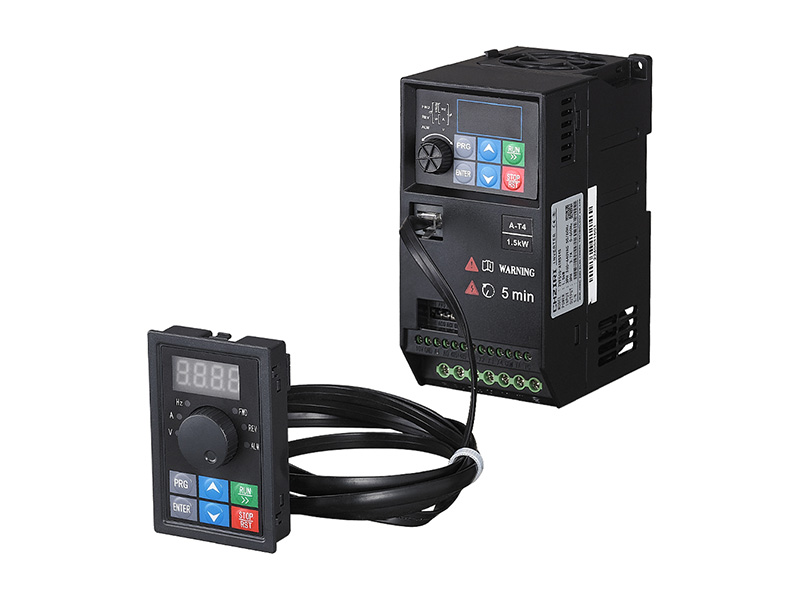

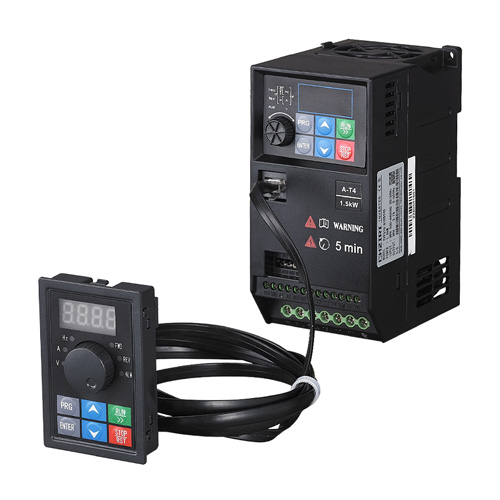

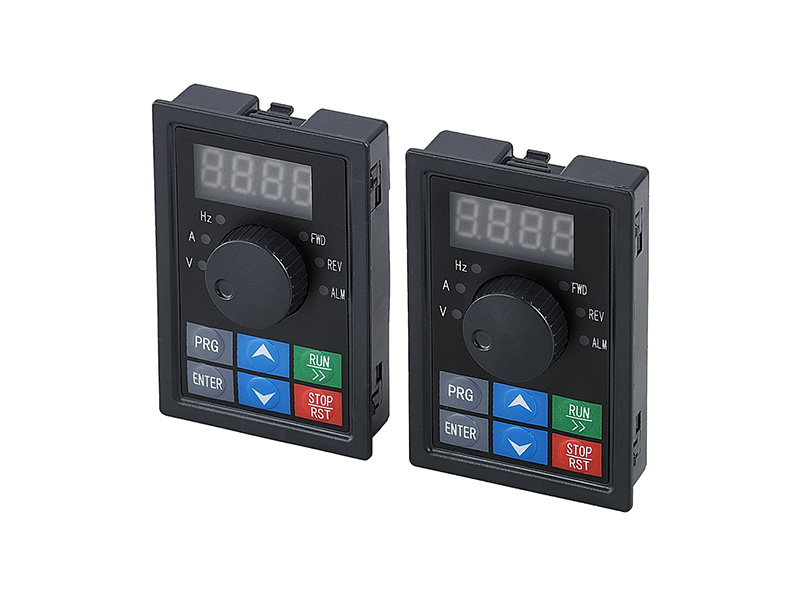

Teclado ZVF510	Cable de control remoto

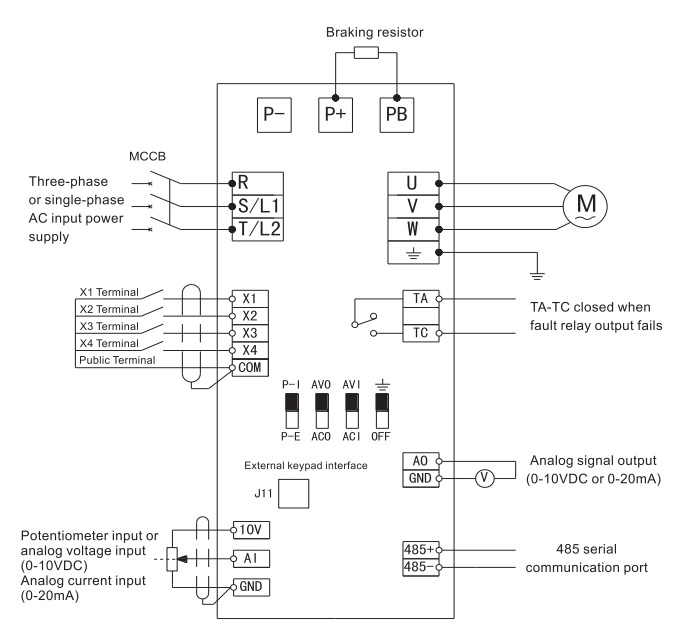

Diagrama de cableado estándar del inversor de frecuencia ZVF510

Artículo		Descripción del artículo
Aporte	Tensión nominal y frecuencia	Monofásico/trifásico 200-240 V CA, Trifásico 360-440 V CA, 50/60 Hz
Aporte	Rango de trabajo de voltaje admisible	Rango de fluctuación de voltaje: ±10% Tasa de desequilibrio de tensión: <3%, Fluctuación de frecuencia: ≤±5%
Producción	Tensión nominal	Trifásico 0 ～ Voltaje de entrada VCA
	Frecuencia	0,0～600 Hz
	Capacidad de sobrecarga	110% a largo plazo, 150% 1 minuto, 180% 5 segundos
Controla tu rendimiento	Modo de control	Control V/F, Control vectorial simple, Control vectorial avanzado, Control de par
	Resolución de frecuencia	Ajuste digital: 0,1 Hz Configuración analógica: Frecuencia máxima × 0,1 %
	Precisión de frecuencia	Ajuste digital: 0,1 Hz Configuración analógica: dentro del 0,2 % de la frecuencia de salida máxima
	Característica de frecuencia de voltaje V/F	Tres modos: el primero es una curva característica de par lineal, el segundo es una curva característica de par cuadrado y el tercero es una curva V/F configurada por el usuario.
	Límite automático de corriente y límite de tensión	Independientemente de si se encuentra en proceso de aceleración, desaceleración u operación estable, detectará automáticamente la corriente y el voltaje del estator del motor y los suprimirá dentro del rango permitido de acuerdo con el algoritmo único, minimizando la posibilidad de que se dispare el sistema por falla.
	Características vectoriales de voltaje-frecuencia	Ajusta automáticamente la relación voltaje-frecuencia de salida según los parámetros del motor y un algoritmo único.
	Características del par	Par de arranque: Par nominal del 100 % a 5,0 Hz (control VF) 150 % de par nominal a 1,0 Hz (control vectorial)
	Supresión de corriente y voltaje	Control de circuito cerrado de corriente completo, evita por completo el impacto de la corriente, con función perfecta de supresión de sobrecorriente y sobretensión.
	Supresión de subtensión durante el funcionamiento	Especialmente para usuarios con bajo voltaje de red y fluctuaciones frecuentes del voltaje de red, incluso si el voltaje es inferior al rango permitido, el sistema puede mantener el mayor tiempo de funcionamiento posible de acuerdo con el algoritmo único y la estrategia de asignación de energía residual.
	Compensación de deslizamiento	Rango de ajuste: 0 ~ 100%, puede ajustar automáticamente la frecuencia de salida del inversor de acuerdo con la carga del motor y reducir el cambio de velocidad de rotación del motor causado por el cambio de carga
	Frecuencia portadora	2,0～20,0 kHz
	Funcionamiento de regulación automática de voltaje	Se puede seleccionar estabilización de voltaje dinámico, estabilización de voltaje estático y sin estabilización de voltaje según la necesidad de obtener el efecto de operación más estable.
	PID incorporado	Puede constituir fácilmente un sistema de control de circuito cerrado, adecuado para el control de procesos como el control de presión y el control de flujo.
